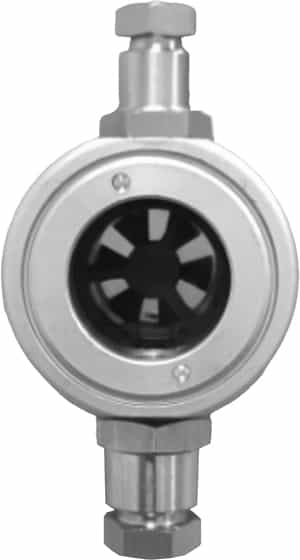

微压气流视镜

微压气流视镜属仪表类阀门，其英文名称是 micro-pressure flow sight glass，定义为：指示被测流量和（或） 在选定的时间间隔内流体总量的仪表。简单来说就是用于测量管道或明渠中流体流量的一种仪表，工程上常用单位 m^3/h，它可分为瞬时流量 (Flow Rate)和累计流量 (Total Flow)，瞬时流量即单位时间内过封闭管道或明渠有效截面的量，流过的物质可以是气体、液体 、固体；累计流量即为在某一段时间间隔内（一天、一周、一月、一年） 流体流过封闭管道或明渠有效截面的累计量。通过瞬时流量对时间积分亦可求得累计流量，所以瞬时流量计和累计流量计之间也是可以相互转化的。

一、结构

微压气流视镜由阀体；压盖；视窗；定位环；旋流器；旋流板六大元件组成。

二、工作原理

微压气流视镜是观察管道内介质运行状态情况的必要附件。尤其是在闭环控制系统中，传统气流观测手段不再使用。观测微气流可视监测仪配备直观可视视镜，能在超微流速的工况条件下随时观察流体流动反应情况，实时监测流量数据。

由于微压气流视镜自带视镜，视镜也用于石油、化工、化纤、医药、食品等工业生产装置中，能随时察看液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。

三、应用领域

1、工业生产过程

　　流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

2、能源计量

　　能源分为一次能源（煤炭、原油、煤层气、石油气和天然气）、二次能源（电力、焦炭、人工燃气、成品油、液化石油气、蒸汽）及载能工质（压缩空气、氧、氮、氢、水）等。能源计量是科学管理能源，实现节能降耗，提高经济效益的重要手段。流量仪表是能源计量仪表的重要组成部分，水、人工燃气、天然气、蒸汽和油品这些常用的能源都使用着数量极其庞大的流量计，它们是能源管理和经济核算不可缺少的工具。

3、环境保护工程

　　烟气，废液、污水等的排放严重污染大气和水资源，严重威胁人类生存环境。国家把可持续发展列为国策，环境保护将是 21 世纪的最大课题。空气和水的污染要得到控制，必须加强管理，而管理的基础是污染量的定量控制，流量计在烟气排放、污水、废气处理流量计量方面有着不可替代的位置。我国是以煤为主要能源的国家，全国有上百万个烟囱不停地向大气排放烟气。烟气排放控制是根治污染的重要项目，每个烟囱必须是安装烟气分析仪表和流量计，组成连续排放监视系统。烟气的流量沆量有很大困难，它的难度为烟囱尺寸大且形状不规则，气体组分变化不定，流速范围大，脏污，灰尘，腐蚀，高温，无直管段等。

四、优点

(1)阀体紧凑牢固，工艺数控一体化美观耐用；

　　(2)适用流体种类多，可应用腐蚀性流体及气体；

　　(3)精度较高；

　　(4) 应用范围和适应性很广泛，一般工业过程中的流体介质，包括液、气和蒸汽；

（5)压损小；

(6)可用于较高温度；

(7)视窗可视，而且不会破坏流体的流动；

(8)立卧双用安装简单便捷；

(9)适用超微流速工况环境

五、技术参数

1. 监控流量（m³/h） 1～30

2. 工作压力（MPa） 0.3～0.5

3. 环境温度（℃） -20～+50

4. 微电功率（μw） 0.15

5. 重量（g） 160

6. 转速（r/min）≥200

7. 材质 0Cr18Ni9

8. 介质流速（m/s） 3～500
